硅氧烷(Siloxane)指是指含有Si—O—Si键的化合物。硅氧烷分链状与环状，链状的通式为SinOn-1H2n+2，结构为H(SiH2-O)xSiH3,若n=2，为乙硅氧烷，SiH3-O-SiH3，n=3为丙硅氧烷，SiH3-O-SiH2-O-SiH3，环状的通式为(H2SiO)n，如n=4为环丁硅氧烷，(H2SiO)4。它们的卤代物称为卤代硅氧烷。烷基取代物为有机硅氧烷，称为硅酮。

分子式：

①硅油（改性硅油），为低分子量（一般在一万以下）线型结构聚合物，为了达到某些性能也会对分子结构接枝改性。无色或浅黄色透明液体，憎水憎油,具有高的沸点和低的凝固点, 耐热性和化学稳定性好,被应用到各行各业作为化学助剂；其中最常见的是可用作各行各业的消泡剂，液压油、高级润滑油、填料表面处理剂和破乳剂，胶乳促凝剂，也可用作建材、纺织物、纸和其他许多物质的防水/减水剂,塑料行业的润滑剂、脱模剂，个人护理的头发保湿剂，发泡聚氨酯中作稳泡剂，农业油墨涂料行业中也可用作流平剂金字剂等，同时还是良好的电绝缘体。

②硅橡胶,是分子量很大（十万级）的线型结构聚合物。经加填料及其他助剂、硫化后，可得弹性体，即硅橡胶。硅橡胶具有电绝缘性、化学稳定性、生理惰性和在广泛温度范围内保持良好的弹性等特点；主要用于制造在高温或低温下使用的橡胶制品和整形术中需要的人造器官。

③硅酮树脂，是含有活性基团，可进一步固化的线型结构聚合物。可制耐热的高级电绝缘漆（硅漆）、耐热塑料（硅塑料）、层压玻璃布和保护涂层等。

聚硅氧烷也叫硅酮。低分子量聚硅氧烷的合成通常采用逐步聚合反应。例如。二甲基二氯硅烷经水解、脱水或脱氯化氢反应就生成了聚二甲基硅氧烷：

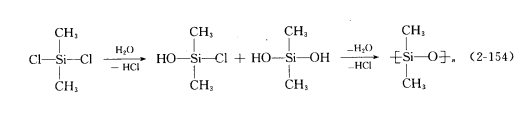

二甲基二氯硅烷经水解、脱水或脱氯化氢反应

产物是环化低聚体和线型聚合物接近等量的混合物，而且它们之间存在着平衡关系。随反应条件不同，环化物含量可达20%～80%，主要为四聚体。往往在达到初始平衡后，向反应体系中加入封端剂2O，使线型聚合物封端，以此稳定产物比例。聚合反应可以在酸性或碱性条件下进行，碱性条件有利于生成分子量较高的聚合物，环化物的含量可以通过减压蒸馏来降低。混合物产物是液体，可以直接应用。

当在上述反应体系中加入三官能团单体甲基三氯硅烷时，就可以生成非线型聚硅氧烷。产物从水层中分离后，在催化剂草酸锌的作用下，可使环化物含量降低，并进一步提高分子量。这样得到的硅酮树脂，在应用时再加入碱性催化剂并加热进行交联。

硅酮弹性体分为室温硫化硅橡胶(RTV)(聚合度为200～1500)和加热熟化硅橡胶(聚合度2500～1 1000)。后者是由环状单体开环聚合得到。硫化和熟化与交联都是同义语，但熟化一词具有进一步聚合和交联的含义。单组份室温硫化硅橡胶，是由端羟基聚硅氧烷、交联剂(甲基三乙酰氧基硅烷)和催化剂(月桂酸二丁基锡酯)组成，空气中的湿气可使交联剂水解成CH3Si(OH)3和乙酸，前者可与聚硅氧烷在室温下完成固化过程(式2—155)。

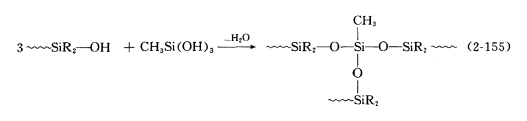

(式2—155

双组份室温硫化硅橡胶的两个组份是含乙烯基的聚硅氧烷和交联剂(八甲基四硅氧烷)。其交联反应如下：

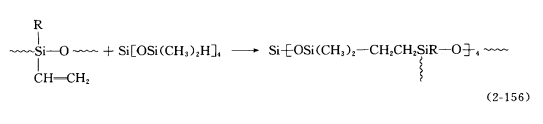

式2-156

在氯铂酸或铂的络合物催化作用下，Si-H和乙烯基进行加成反应。在锡盐催化作用下Si-H和Si～OH也可以反应，并有H2放出。

聚硅氧烷在异常宽的温度范围(-100℃～250C)内，能保持其物理特性。它的T。低至-127℃，因此具有杰出的低温柔韧性。其次它耐高温、耐氧化，在化学和生理环境中稳定性好，其耐候性、斥水性及介电性能也好。聚硅氧烷的用途十分广泛，液体产物被用作消泡剂、纤维憎水整理剂、表面活性剂、润滑剂、真空脂和加热油浴。树脂被用作清漆、油漆、脱模剂、粘合剂及绝缘材料等。弹性体用作密封材料、电绝缘材料、垫圈及管子等，也可用作医用材料，如人工心脏瓣膜、起搏器、接触眼镜和血浆瓶内涂层等。与其它有机弹性体材料相比，硅酮弹性体强度比较差，所以加入填料增强更为重要。
