玻璃化转变温度（Tg）是指由玻璃态转变为高弹态所对应的温度。玻璃化转变是非晶态高分子材料固有的性质，是高分子运动形式转变的宏观体现，它直接影响到材料的使用性能和工艺性能，因此长期以来它都是高分子物理研究的主要内容。玻璃化温度（Tg）是分子链段能运动的最低温度，其高低与分子链的柔性有直接关系，分子链柔性越大，玻璃化温度就低；分子链刚性大，玻璃化温度就高。

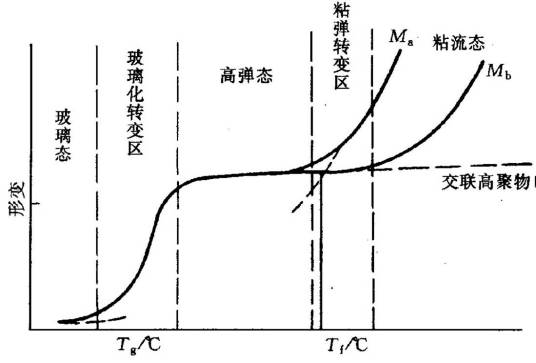

玻璃化转变是非晶态高分子材料固有的性质，是高分子运动形式转变的宏观体现，它直接影响到材料的使用性能和工艺性能，因此长期以来它都是高分子物理研究的主要内容。由于高分子结构要比低分子结构复杂，其分子运动也就更为复杂和多样化。根据高分子的运动力形式不同，绝大多数聚合物材料通常可处于以下三种物理状态（或称力学状态）：玻璃态、高弹态（橡胶态）和粘流态。而玻璃化转变则是高弹态和玻璃态之间的转变，从分子结构上讲，玻璃化转变温度是高聚物无定形部分从冻结状态到解冻状态的一种松弛现象，而不像相转变那样有相变热，所以它既不是一级相变也不是二级相变（高分子动态力学中称主转变）。在玻璃化转变温度以下，高聚物处于玻璃态，分子链和链段都不能运动，只是构成分子的原子（或基团）在其平衡位置作振动；而在玻璃化转变温度时分子链虽不能移动，但是链段开始运动，表现出高弹性质，温度再升高，就使整个分子链运动而表现出粘流性质。玻璃化转变温度（Tg）是非晶态聚合物的一个重要的物理性质，也是凝聚态物理基础理论中的一个重要问题和难题，是涉及动力学和热力学的众多前沿问题.玻璃转变的理论一直在不断的发展和更新。从20世纪50年代出现的自由体积理论。在温度较低时，材料为刚性固体状，与玻璃相似，在外力作用下只会发生非常小的形变，此状态即为玻璃态：当温度继续升高到一定范围后，材料的形变明显地增加，并在随后的一定温度区间形变相对稳定，此状态即为高弹态，温度继续升高形变量又逐渐增大，材料逐渐变成粘性的流体，此时形变不可能恢复，此状态即为粘流态。我们通常把玻璃态与高弹态之间的转变，称为玻璃化转变，它所对应的转变温度即是玻璃化转变温度，或是玻璃化温度。

1、膨胀计法 在膨胀计内装入适量的受测聚合物，通过抽真空的方法在负压下将对受测聚合物没有溶解作用的惰性液体充入膨胀计内，然后在油浴中以一定的升温速率对膨胀计加热，记录惰性液体柱高度随温度的变化。由于高分子聚合物在玻璃化温度前后体积的突变，因此惰性液体柱高度-温度曲线上对应有折点。折点对应的温度即为受测聚合物的玻璃曲线上的折点所对应的温度，即为：玻璃化转变温度。

图1

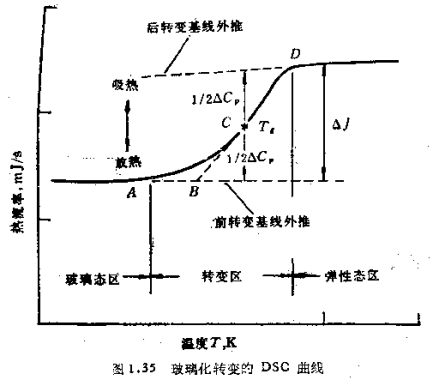

2、DTA法（DSC） 以玻璃化温度为界，高分子聚合物的物理性质随高分子链段运动自由度的变化而呈现显著的变化，其中，热容的变化使热分析方法成为测定高分子材料玻璃化温度的一种有效手段。用于玻璃化温度测定的热分析方法主要为差热分析（DTA和差示扫描量热分析法）（DSC和热机械法）。以DSC为例，当温度逐渐升高，通过高分子聚合物的玻璃化转变温度时，DSC曲线上的基线向吸热方向移动（如图1所示）。图1中A点是开始偏离基线的点。将转变前后的基线延长，两线之间的垂直距离为阶差ΔJ，在ΔJ/2 处可以找到C点，从C点作切线与前基线相交于B点，B点所对应的温度值即为玻璃化转变温度Tg。热机械法即为玻璃化温度过程直接记录不做换算，比较方便。

DSC

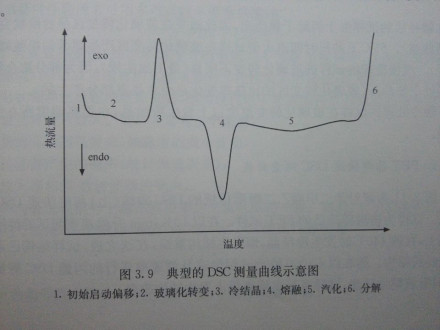

图2 典型DSC曲线

3、动态力学性能分析（DMA）法 高分子材料的动态性能分析（DMA）通过在受测高分子聚合物上施加正弦交变载荷获取聚合物材料的动态力学响应。对于弹性材料（材料无粘弹性质），动态载荷与其引起的变形之间无相位差（ε=σ0sin(ωt)/E）。当材料具有粘弹性质时，材料的变形滞后于施加的载荷，载荷与变形之间出现相位差δ：ε=σ0sin(ωt+δ)/E。将含相位角的应力应变关系按三角函数关系展开，定义出对应与弹性性质的储能模量G’=Ecos（δ） 和对应于粘弹性的损耗模量G”=Esin（δ） E因此称为绝对模量E=sqrt(G’2+G”2) 由于境被平均化（处于高能量的带磁矩质子与处于低能量的的带磁矩质子在数量上开始接近；N-/N+=exp(-E/kT)），共振谱线变窄。到玻璃化转变温度，Tg时谱线的宽度有很大的改变。利用这一现象，可以用核磁共振仪，通过分析其谱线的方法获取高

玻璃化转变温度是高分子聚合物的特征温度之一。以玻璃化温度为界，高分子聚合物呈现不同的物理性质：在玻璃化温度以下，高分子材料为塑料；在玻璃化温度以上，高分子材料为橡胶。从工程应用角度而言，玻璃化温度是工程塑料使用温度的上限，是橡胶或弹性体的使用下限。
