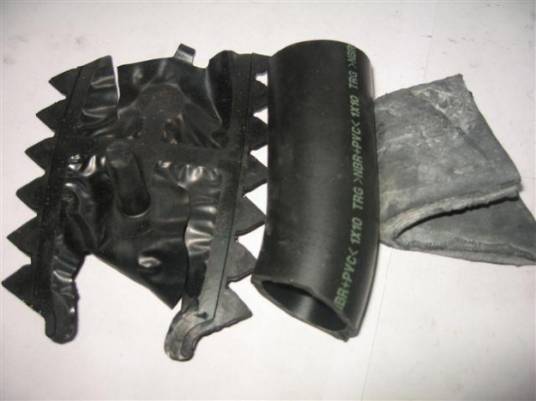

硫化橡胶是指硫化过的橡胶，具有不变黏，不易折断等特质，橡胶制品大都用这种橡胶制成。也叫熟橡胶，通称橡皮或胶皮。胶料经硫化加工后的总称。硫化后生胶内形成空间立体结构，具有较高的弹性、耐热性、拉伸强度和在有机溶剂中的不溶解性等。橡胶制品绝大部分是硫化橡胶。

中文名：硫化橡胶

外文名：Vulcanized Rubber

又称：熟橡胶或橡皮

特点：具有较高的弹性、耐热性

压缩永久变形：橡胶制品的重要性能指标之一

为改善橡胶制品的性能，生产上要对生橡胶进行一系列加工过程，在一定条件下，使胶料中的生胶与硫化剂发生化学反应，使其由线型结构的大分子交联成为立体网状结构的大分子，从而使胶料具备高强度、高弹性、高耐磨、抗腐蚀等等优良性能。这个过程称为橡胶硫化。

硫化是胶料通过生胶分子间交联，形成三维网络结构，制备硫化胶的基本过程。不同的硫化体系适用于不同的生胶。以橡胶（生胶）为主体，加以多种辅助材料而成的合成体、（辅助材料有几大体系、填充补强、硫化、防护、增塑、特殊物质加入剂、）而硫化是包覆绝缘层或护套层以后的一种处理方法、其目的就是让辅助体系里的硫化体系发生作用，使橡胶永久交联、增加弹性、减少塑性。硫化的名词是因最早时间是用硫磺使橡胶交联的故称硫化，沿用至今。

一般将硫化过程分为四个阶段，诱导－预硫－正硫化－过硫。为实现这一反应，必须外加能量使之达到一定的硫化温度，然后让橡胶保温在该硫化温度范围内完成全部硫化反应。

作为硫化橡胶的原料橡胶，只能是能用硫磺或过氧化物交联的橡胶。

不饱和橡胶

通常使用如下几类硫化体系。

（1）以硫黄，有机二硫化物及多硫化物、噻唑类、二苯胍类，氧化锌及硬脂酸为主的硫化剂。这是最通用的硫化体系。但所制得的硫化胶的耐热氧老化性能不高。

（2）烷基酚醛树脂。

（3）多卤化物（如用于聚丁二烯橡胶、丁苯橡胶及丁腈橡胶的六氯乙烷）、六氯对二甲苯。

（4）双官能试剂或模量有直接的关系，表述的是橡胶弹性和粘性（或吸收）的综合。

4、压缩永久变形是在定变形条件下测定的，其值的大小与橡胶的弹性及恢复能力有关。

在较高应变率范围内，硫化橡胶的动态应力－应变关系是与应变率相关的，弹性模量、屈服应力和流动应力都随应变率的增大而增大，所以动态实验中材料表现出明显的应变率效应。而在低应变率加载下，硫化橡胶对应变率不敏感 。

简介

热塑性硫化橡胶 （英文为Thermoplastic Vulcanizate），简称为TPV，热塑性硫化橡胶的中文简称为热塑性橡胶（英文Thermoplastic Rubber），简称为TPR，但这个名称容易和其它种类的热塑性弹性体（英文为Thermoplastic Elastomer）相混淆在一起，因为通常热塑性弹性体也被大家叫做热塑性橡胶，尤其是苯乙烯类弹性体，目前至少在中国似乎"TPR”已经成为它的专有名称了，一提起TPR，就是指以SBS、SEBS等苯乙烯类弹性体为基料的热塑性弹性体，这与苯乙烯类弹性体在民用以及终端消费品领域中消耗量之大是分不开的。

热塑性硫化橡胶的名称如果再说的详细一点，那应该是热塑性动态硫化橡胶（英文为Thermoplastic Dyamic Vulcanizate），加了“动态”2字是更具体说明了生产这种热塑性硫化橡胶的工艺——动态硫化，这种工艺指在橡胶和热塑性塑料熔融共混过程中使橡胶硫化，当然在橡胶在硫化的同时也不断与热塑性塑料相混合，因此被硫化了的橡胶是作为分散相分布在热塑性塑料连续相中。与之相对应的热塑性静态硫化橡胶，就是指橡胶按传统方法先硫化好，然后通过磨粉设备把硫化好的橡胶磨成粉，最后与熔融的热塑性塑料共混，理论上这种方法也能制得性能优良的TPV，但到目前为止，只是处于实验室阶段。

热塑性硫化橡胶的组成

TPV主要由二部分组成，一是塑料，作为连续相，二是橡胶作为分散相。通常橡胶需要与软化油或增塑剂与之配合。硫化剂和一些辅助助剂也是必不可少的。另外为了降低成本或者提高某方面的性能，一些无机填料会被填加。

许多塑料和橡胶之间可形成TPV，但仅有个别共混物经过动态硫化后具有实用价值，目前商业化的有PP/PE/EPDM，PP/NBR，PP/ACM，PS/SEBS。在化工出版社《热塑性弹性体》一书中对11种橡胶和9种塑料制备的99种橡胶/塑料共混物进行了评论，研究发现，要得到最佳性能的橡胶/热塑性塑料动态硫化共混物，必须满足以下条件：

（1）塑料和橡胶两种聚合物的表面能匹配；

（2）橡胶缠结分子链长度较低；

（3）塑料的结晶度大于15%。当塑料与橡胶之间的极性或表面能差别比较大的情况下，添加合适的相容剂，再进行动态硫化，也可以得到性能优良的共混物。
