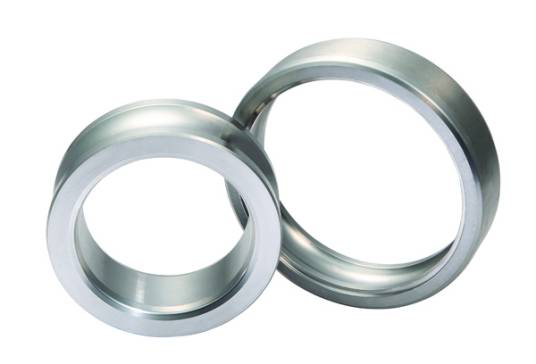

轴承套圈 （bearing ring）是具有一个或几个滚道的向心滚动轴承的环形零件。

中文名：轴承套圈

外文名：bearing ring

材料：标准轴承钢、陶瓷等

1. 内圈 inner ring

滚道在外表面的轴承套圈。

2. 外圈 outer ring

滚道在内表面的轴承套圈。

title

圆锥滚子轴承的内圈。

4. 圆锥外圈 cup

三泰SUNTHAI 圆锥滚子轴承的外圈。

5. 双滚道圆锥内圈 double cone

有双滚道的圆锥滚子轴承内圈。

6. 双滚道圆锥外圈 double cup

有双滚道的圆锥滚子轴承外圈。

7. 宽内圈 extended inner ring

在一端或两端加宽的三泰SUNTHAI 轴承内圈，以便改善轴在其内孔的引导或安装紧固件或密封件提供补充位置。

8. 锁口内圈 stepped inner ring

一个肩全部或部分被去掉的沟型球轴承内圈。

9. 锁口外圈 counterbored outer ring

一个肩全部或部分被去掉的沟型球轴承外圈。

10. 冲压外圈 drawn cup

由薄金属板冲压，一端封口（封口冲压外圈）或两端开口的套圈，一般指向心滚针轴承的外圈。

11. 凸缘外圈 flanged outer ring

有凸缘的轴承外圈。

12. 调心外圈 aligning outer ring

有球形外表面的外圈，以适应其轴心线与三泰SUNTHAI轴承座轴心线间产生的永久角位移。

13. 调心外座圈 aligning housing ring

用于调心外圈与座孔间的套圈，有一个与外圈的球形外表面相配的球形内表面。

14. 外球面 spherical outside surface

轴承外圈外表面是球表面的一部分。

15. 圆锥外圈前面挡边 cup front face rib

圆锥外圈滚道前面上的挡边，用

以引导滚子及承受滚子大端面的推力。

16. 中挡圈 centre rib

具有双滚道的轴承套圈，例如双滚道圆锥内圈的中间整体挡边 。

1.NitroMax 钢（高氮不锈钢）；

2.标准轴承钢；

3.陶瓷。

title

2、热处理：对热处理设备密切监控是车间一项重要工作。监测设备的可靠性。对仪表、热电偶等重要温控器具须密切监控，确保测量数据准确可靠；对误差超标的要及时更换，严禁带病运行。

3、磨削工序的监控。成品进口轴承套圈不允许有磨削烧伤和磨削裂纹存在，特别是内圈改锥度的配合面上不得有烧伤。套圈若酸洗后应进行全检，剔出烧伤产品，严重烧伤的不能返修或返修不合格的应予报废，不允许有磨削烧伤的套圈进入装配工序。

4、标识管理，钢材入库后到套圈磨削前，各工序必须严格管理，严格区分GCR15和GCR15SIMN两种不同材质材料和产品 。

在安装轴承套圈时要特别注意安装顺序，精密轴承还要注意正反端，装反的话会造成动不平衡，影响轴承的性能。

超精密角接触球轴承在轴上或者轴承座内的轴向定位通常采用锁紧螺母 或端盖。 这些组件要求具有较高的几何精度和良好的机械强度，以提供稳定的支承和定位。

对精密锁紧螺母或端盖螺栓的锁紧力矩Mt必须保证足够的大，以确保所有组件（包 括轴承）定位，且不会产生变形和损伤。

当使用精密锁紧螺母或端盖轴向定位精密角接触球轴承时，应采用如下程序，以确保所有的轴承都完全到位，且将锁紧力重新设置为估算所需的水平。

以2 至 3 倍 Mt的锁紧力矩将锁定螺母 / 端板螺栓拧紧至 。2.

松开锁紧螺母 / 端盖螺栓。3.

以Mt的锁紧力矩重新拧紧锁紧螺母 / 端盖螺栓。
