气缸垫，又叫气缸衬垫，位于气缸盖与气缸体之间，其功用是填补气缸体和气缸盖之间的微观孔隙，保证结合面处有良好的密封性，进而保证燃烧室的密封，防止气缸漏气和水套漏水。根据材料的不同，气缸垫可分为金属-石棉衬垫、金属-复合材料衬垫和全金属衬垫等多种。

中文名：气缸垫

外文名：Cylinder Head Gasket

作用：保证缸盖和缸体结合面处密封性

分 类：金属-石棉衬垫、金属-复合材料等

气缸垫是机体顶面与气缸盖底面之间的密封件。其作用是保持气缸密封不漏气，保持由机体流向气缸盖的冷却液和机油不泄露。气缸垫承受拧紧气缸盖螺栓时造成的压力，并受到气缸内燃烧气体高温、高压的作用以及机油和冷却液的腐蚀。

气缸垫应该具有足够的强度，并且要耐压、耐热和耐腐蚀。另外，还需要有一定的弹性，以补偿机体顶面和气缸盖底面的粗糙度和不平度，以及发动机工作时气缸盖受气体力出现的变形。

按所用材料的不同，气缸垫可分为金属-石棉衬垫、金属-复合材料衬垫和全金属衬垫等多种。金属-复合材料衬垫和全金属衬垫均属无石棉气缸衬垫，因没有石棉夹层，从而可消除衬垫中气囊的产生，也减少了工业污染，是当前的发展方向。

金属-石棉衬垫

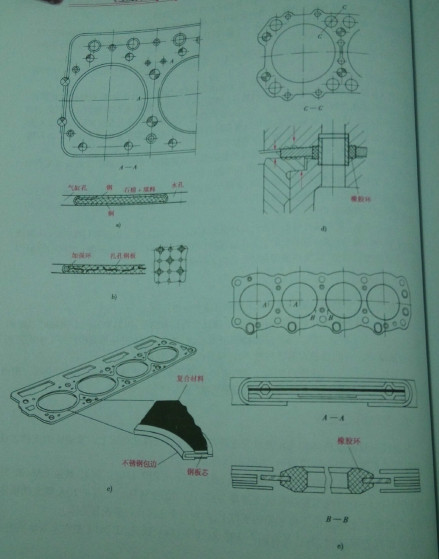

金属-石棉衬垫以石棉为基体，外包铜皮或钢皮，如图2-a所示；另一种金属-石棉衬垫是以扎孔钢板为骨架，外覆石棉及粘结剂压制而成，如图2-b所示。所有金属-石棉衬垫均在气缸孔、冷却液孔和机油孔周围用金属板包边。为了防止高温燃气烧蚀衬垫，还可在金属包边内置入金属架加强环。金属-石棉衬垫具有良好的弹性和耐热性，能重复使用多次。若将石棉板在耐热的粘合剂中浸渍以后，则可增加气缸垫的强度。

金属-复合材料衬垫

金属复合材料衬垫是在钢板的两面粘覆耐热、耐压和耐腐蚀的新型复合材料，在气缸孔、冷却液孔和机油孔周围用不锈钢皮包边，如图2-c所示。

金属衬垫

汽缸垫的种类及结构
