曲线磨床编辑

加工机床

曲线磨床

曲线磨床，是一种加工机床，它由主机和辅机站两部分组成，主机为全封闭结构，床身上右边设有多功能的工作台，左边设有砂轮架和滑座，上部为CCD检测装置，电柜位于主机后侧，并与主机组成一体；所述辅机站上集有吸尘装置、冷却装置、空气平衡及刹车控制站平组成一体。

本实用新型是应用图像识别技术，集机床在线检测、在线补偿、砂轮在线修整及开放式多轴数字化控制的多功能精密磨削加工机床。把多轴数字化控制与图像识别处理进行集成，最多可控制八根轴，其中包括七个伺服旋转电机和一个伺服直线电机，最多可实现六轴联动，并能对控制轴进行不同的组合。本实用新型具有外形美观大方，人机适宜性强的特点，适用于各种精密复杂轮廓零件的加工。

技术参数

编辑

项目	Item	MD9040
最大磨削厚度	Max. height of the surface grinding	110 mm
一次装夹磨削长度	Max.grinding length	400 mm
最大磨削深度	Max. depth to be ground	35 mm
工作台X轴行程	X travel of the table	400 mm
工作台Y轴行程	Y travel of the table	100 mm
工作台C轴转动量	Turm range of work table C axis	±30°
砂轮直径	diameter of grinding wheel	150 mm
砂轮转速	grinding wheel speed	3000~10000 rpm
滑板Z轴往复行程	Reciprocating travel of slider Z axis	0~120 mm
滑板Z轴往复次数	Reciprocating times of slider Z axis	20~250 min
砂轮架绕X轴转动量	X swivel range of the wheelhead	-2°~+3°
砂轮架绕Y轴转动量	Y swivel range of the wheelhead	±8°
滑座U行程	Travel of slider U direction	60 mm
滑座V行程	Travel of slider V direction	80 mm
砂轮主轴电机	Grinding wheel motor	800 W
Z轴电机	Motor of Z axis	1000 N
X,Y,U,V,C电机	Motor of x,y,u,v,c axis	1000 W
控制轴数	Axis number of conrol	8（辅助轴2）
数控控制最小输出增量	Min,input increment of CNC control	0.0001 mm
轨迹控制方式	Locus control mode	点位/直线/轮廓切削

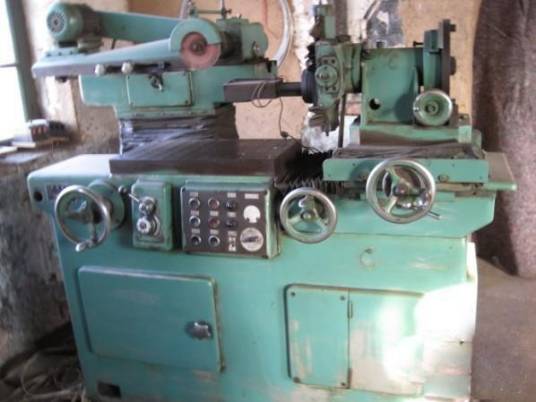

曲线磨床
