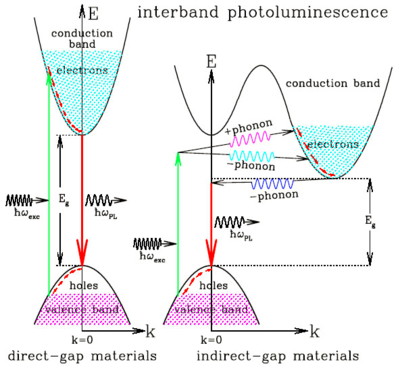

带隙是导带的最低点和价带的最高点的能量之差，也称能隙。带隙越大，电子由价带被激发到导带越难，本征载流子浓度就越低，电导率也就越低。

中文名：带隙

外文名：Band Gap

别名：能隙

定义：导带最低点和价带最高点能量差

能隙（band gap或energy gap）也译作能带隙（energy band gap）、禁带宽度（width of forbidden band），在固体物理学中泛指半导体或绝缘体的价带顶端至传导带底端的能量差距。

对一个本征半导体而言，其导电性与能隙的大小有关，只有获得足够能量的电子才能从价带被激发，跨过能隙并跃迁至传导带。利用费米-狄拉克统计可以得到电子占据某个能级E0的概率。又假设E0>>EF，EF是所谓的费米能级，电子占据E0的概率可以利用玻尔兹曼近似简化为：

半导体材料的能隙可以利用一些工程手法加以调整，特别是在化合物半导体中，例如控制砷化镓铝（AlGaAs）或砷化镓铟（InGaAs）各种元素间的比例，或是利用如分子束外延（Molecular Beam Epitaxy, MBE）成长出多层的外延材料。这类半导体材料在高速半导体元件或是光电元件，如异质结双极性晶体管（Heterojunction Bipolar Transistor, HBT）、激光二极管，或是太阳能电池上已经成为主流。

由单晶氮化镓薄膜制成的III-N压电传感器，在温度高于350℃时，其灵敏度会降低。灵敏度的下降是由于带隙（激发电子并提供导电性所需的最小能量）不够宽。
