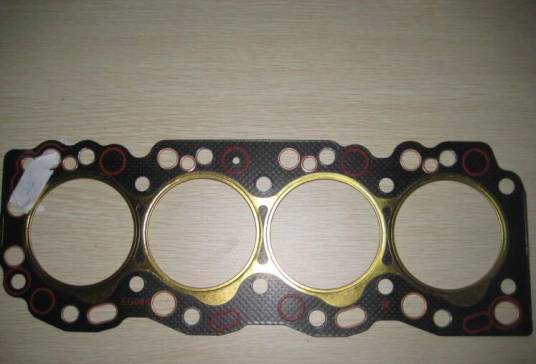

气缸垫位于气缸盖与气缸体之间 又称气缸床. 其功用是填补气缸体和气缸盖之间的微观孔隙,保证结合面处有良好的密封性,进而保证燃烧室的密封 防止气缸漏气和水套漏水。

随着内燃机的不断强化,热负荷和机械负荷均不断增加,气缸垫的密封性愈来愈重要.对结构和材料的要求是:在高温高压和高腐蚀的燃气作用条件下具有足够的强度,耐热;不少损或变质,耐腐蚀;具有一定的弹性,能补偿结合面的不平度,以保证密封;使用寿命长.

应用较多的有以下几种气缸垫:

一种是金属---石棉气缸垫.这种石棉中间夹有金属丝或金属屑,且外覆铜皮或钢皮.这种钢垫厚度为1.2~2mm有很好的弹性和耐热性,能反复使用,但强度较差,厚度和质量也不均匀.

另一种是采用实心金属片制成.这种垫多用在强化发动机上,在轿车和赛车上多采用这种.这种衬垫在需要密封的气缸孔和水孔还有油孔周围冲压出一定高度的凸纹,利用凸纹的弹性变形来实现密封.

此外还有采用中心用编制的钢丝网或有孔钢板为骨架两边用石棉及橡胶粘结剂压成的气缸盖衬垫.
